PANORAMO 3-D

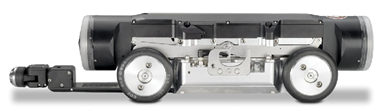

PANORAMO en 3-D kamera för komplett dokumentation


PANORAMO använder två integrerade skanning-enheter, en i fronten och en i bakre delen av huset, vardera bestående av en 186 ° vidvinkel-objektiv och en digitalkamera med hög upplösning.


Den patenterade IBAK PANORAMO 3D optiska skannern kom ut på marknaden för första gången år 2003 och dess efterföljande modeller svarar nu för en betydande andel av försäljningen för IBAK av rörinspektionsutrustningar.



Den halvsfäriska bilden tagna av två enheter med 5 cm mellanrum i ledningen resultera i 360 ° sfäriska bilder.

Av dessa genereras två olika vyer för analys vid ett senare tillfälle, en ovikta två-dimensionell bild av hela avsnittet och en tredimensionell bild av röret som tillåter betraktaren att panorera bildvinkeln i alla riktningar.

Unikt med PANORAMO är den höga skanning-hastigheten i ledningen på upp till 35 cm / sek. och skarpt fokus på de genererade bilderna.

Det sistnämnda uppnås genom den sinnrika utformningen av kamerans centrala komponenter,

den höga upplösningen, det högpresterande objektivet som är speciellt beräknat för denna applikation och det ultrakorta blixtljuset som inte tillåter rörelseoskärpa trots den höga hastigheten.

Tvådimesionell utvikt vy                                Perspektiv-vy

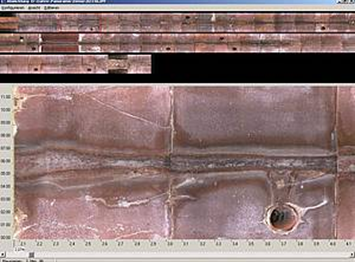

                 Tvådimensionell skalbar kombinerad vy

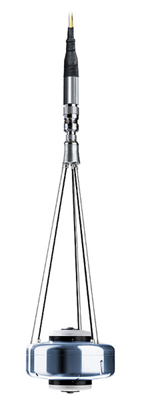

PANORAMO SI


Brunnsinspektion med ny teknik

Även om brunnar kan nås enbart genom att ta bort locket, så har bedömning av deras tillstånd inte fått mycket uppmärksamhet hittills. Under de senaste årtiondena har inspektionsföretag och tillverkare av inspektionsutrustning främst inriktat sig på huvudledningar och serviser. Men eftersom brunnar utgör en förbindelse mellan vägar och avloppsnätet är de en viktig kopplingspunkt för rengöring, kamerainspektion, läcksökning och rehabilitering.


Med hjälp av PANORAMO SI revolutioneras arbetet med att inspektera brunnar. Kameran som visades för första gången på IFAT 2008 i Tyskland, bygger på IBAK PANORAMO principen och möjliggör omfattande bedömning av skicket på brunnar.

Filmfiler

PANORAMO och PANORAMO SI filmer kan distribueras vidare med den fria PANORAMO-viewer. Dessa filmer utgör grunden för all vidare behandling. Användaren behöver bara återvända till brunnen när det är dags att utföra saneringsarbeten. Allt arbete såsom analys, utvärdering, planering av bygg och rehabiliteringsarbete utförs med hjälp av PANORAMO-filmen.

                                                                                   PANORAMO SI

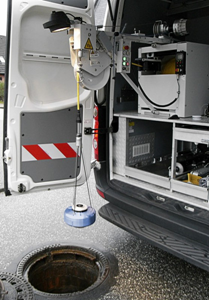

            Brunnskamera i arbete.
